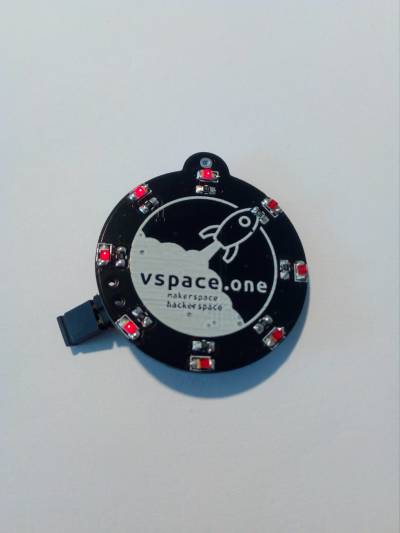

Badge_v1
Feature
- 8 LEDs einzeln ansprechbar
- Ein/Ausschalter
Hardware
Bauteile
Teil | Kosten | Anzahl |
---|---|---|
CR1225 | 0.15 USD | 1 |
CR1225 Mount | 0.24 USD | 1 |
ATTiny85 | 0.77 USD | 1 |
PCB | 0.94 USD | 1 |
74HC595D | 0.05 USD | 1 |
LED 1206 Red | 0.01 USD | 8 |
R 330R 0603 | 0.01 USD | 8 |
R 1k 0603 | 0.02 USD | 3 |
C 0805 100nF | 0.02 USD | 2 |
Switch | 0.05 USD | 1 |
Macht also 2.41 USD oder 2.19 Euro bei Bestellungen ab 50 Stk.
Software
- Code v1.0 für Badge_v1 (Spielt verschiedene Animationen ab.)
